基础信息
GMU-600为天车龙门结构，三轴运动置于底座上，远离切削区域，一体式底座综合刚性高摇篮转台简支于底座上，力流短，承载能力高，Z轴为高响应气压平衡，有效减轻丝母动负荷，降低温升，延长丝杠寿命，Y轴为四条35mm高刚性滚柱导轨支承，实现出色的动态性能及精度保持性。
-
高效铣削技术 -
高刚性床身结构 -
高性能主轴技术
产品规格
<
>
| 名称 | 单位 | GMU-600 |
| 系统（控制单元） | HEIDENHAIN-iTNC640（可选西门子840D） | |
| X/Y/Z轴行程 | mm | 600/910（含换刀行程）/450 |
| A/C轴行程 | 度 | ±120/360 |
| 工作台至主轴鼻端距离 | mm | 120-570 |
| 工作台尺寸 | mm | 500 |
| 最大承重 | kg | 300 |
| 主轴 | ||
| 主轴（标配） | ||
| 主轴最高转速/锥柄 | rpm | 16000HSK-A63 |
| 主轴功率（S1/S6-25%） | KW | 25/27 |
| 扭矩（S1/S6-25%） |
N.m |
51/61 |
| 主轴（选配） |
|
|
| 主轴最高转速/锥柄 |
rpm |
20000HSK-A63 |
| 主轴功率（S1/S6-25%） |
KW |
25/27 |
| 扭矩（S1/SMAX） |
N.m |
51/75 |
| 进给系统 | ||
| X/Y/Z轴快速位移 | m/min | 40/40/40 |
| 最大切削进给率 | m/min | 20 |
| A/C轴快进速度 | rpm | 20/80 |
| 定位精度/重复定位精度（ISO 10791-4 : 1998） | ||
| X/Y/Z | mm | 0.006/0.004 |
| Z | mm | 0.005/0.003 |
| A/C | ARCSEC | 5/4 |
| 自动换刀系 | ||
| 刀具数 | Pcs | 26T（32T、48T、60T） |
| 换刀时间（刀-刀） | sec | 5s |
| 刀具最大长度 | mm | 300 |
| 刀具最大直径/相邻无刀 | mm | φ80/φ120 |
| 刀具最大重量 | kg | 8 |
| 机床尺寸 | ||
| 机床总高 | mm | 3100 |
| 占地面积（长X宽） | mm2 | 4900x3750 |
| 机床净重 | kg | 13000 |
| 电力需求 | kw | 35 |
产品特点

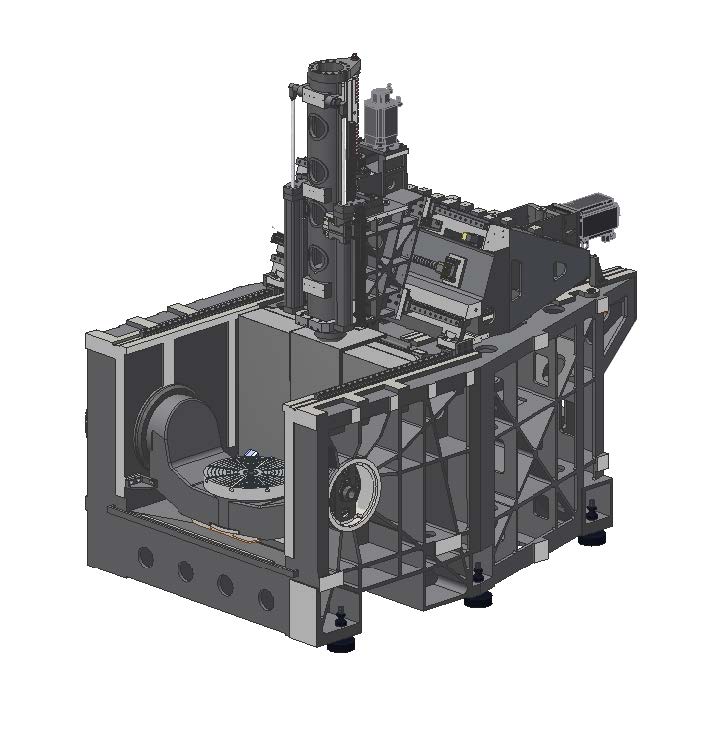

（1）高刚性床身结构
* 采用天车龙门式结构设计，加工工作台直径500mm、最大装夹800mm
* X/Y/Z快速位移达到40m/min，最大切削进给率20m/min
* X/Y/Z轴高响应丝母旋转滚珠丝杆传动,有效抑制热伸长，精度稳定性高
* A轴为GTRT齿轮驱动，静止扭矩3500Nm
* C轴为DD马达直驱，转速为80rpm
* 标配海德汉直线光栅尺 , X/Y/Z轴定位精度0.006/0.006/0.005mm，A/C轴标配海德汉圆光栅定位精度5角秒

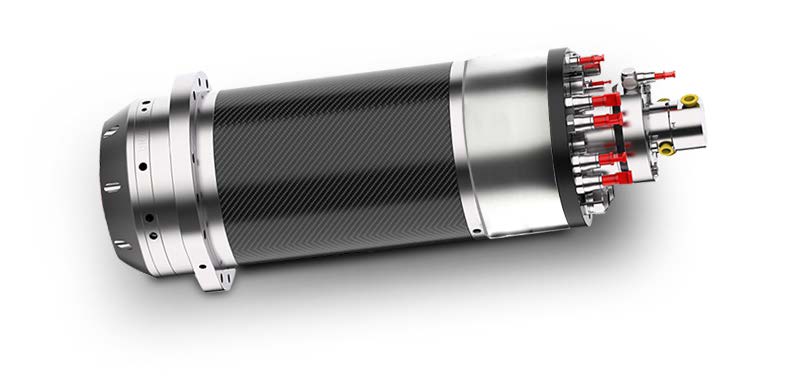

（2）SUPER POWER电主轴
配置16000rpm、20000rpm两项主轴选项，充分考虑零件加工，模具加工等专用加工工况，提供客户量身定制的主轴解决方案，扩展加工范围，提升加工效率。
